Produkt­beschrei­bung

Zustand: Sehr gut

• Geprüfter Versandrückläufer
• Voll funktionsfähig
• Funktionsrelevantes Zubehör enthalten
• Leichte Gebrauchsspuren (Schlieren / Kratzer) möglich

Volle 2 Jahre Gewährleistung

Originalverpackung kann beschädigt sein, oder der Artikel wird in einer transportsicheren Neutralverpackung geliefert.

Produktmerkmale

Technische Daten

• Hersteller Schneider Electric
• Modellbezeichnung A9Z64463
• Produkttyp FI-Schutzschalter
• Geräteanwendung
  • Photovoltaik
  • 3P-Drehzahlantrieb
  • Aufzug
• Beschreibung der Pole 4P
• Neutralposition links
• [In] Bemessungsstrom 63 A
• Netzwerktyp AC
• Erdschlussempfindlichkeit 300 mA
• Erdschlussschutz Zeitverzögerung unverzögert
• Erdschluss-Schutzklasse Typ B-SI
• Geräteposition im System Abgang / Gruppeneingang
• Netzwerkfrequenz 50 Hz
• [Ue] Betriebsbemessungsspannung 400 V AC 50 Hz
• Fehlerstrom-Auslösetechnik Spannungsunabhängig
• Bemessungsbruchkraft und Bemessungsleistung Idm 1500 A / Im 1500 A
• Bedingter Bemessungs-Kurzschlussstrom 10 kA
• [Ui] Bemessungs-Isolationsspannung 500 V
• [Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV
• Kontaktstellungsanzeige ja
• Kontrolltyp Kippschalter
• LEDs
  • ON/OFF-Anzeige
  • LED (grün) für Vorhandensein von Spannung
  • Auslöseanzeige
• Montagemodus aufsteckbar
• Montagehalterung DIN-Schiene
• 9-mm-Raster 8
• Mechanische Lebensdauer 20000 Zyklen
• Elektrische Lebensdauer 15000 Zyklen
• Beschreibung der Verriegelungsoptionen Vorhängeschloss
• Anschlüsse – Klemmen
  • Doppelklemme vorne1…35 mm² fest
  • Doppelklemme vorne1…25 mm² flexibel
  • Doppelklemme vorne1…25 mm² flexibel mit Aderendhülse
  • Doppelklemme Rückseite1…25 mm² fest
  • Doppelklemme Rückseite1…16 mm² flexibel
  • Doppelklemme Rückseite1…16 mm² flexibel mit Aderendhülse
• Drahtabisolierungslänge 14 mm für oben oder unten Verbindung
• Anzugsmoment 3,5 Nm oben oder unten
• Normen
  • IEC 61008-2-1
  • IEC/EN 62423
  • EN 61008-2-1
• Schutzart (IP)
  • IP20 entspricht IEC 60529
  • IP40 (modulares Gehäuse) entspricht IEC 60529
• Schutzart (IK) IK05
• Verschmutzungsgrad 3
• Überspannungskategorie IV
• Elektromagnetische Verträglichkeit 8/20 µs Impulswiderstand, 3 kA entspricht EN/IEC 61008-1
• Betriebshöhe 0 - 2.000 m
• Umgebungstemperatur bei Betrieb -25…60 °C
• Umgebungstemperatur bei Lagerung -40…85 °C
• Höhe 88 mm
• Breite 72 mm
• Tiefe 79 mm
• Gewicht; 0,415 kg
• Farbe weiß

Beschreibung

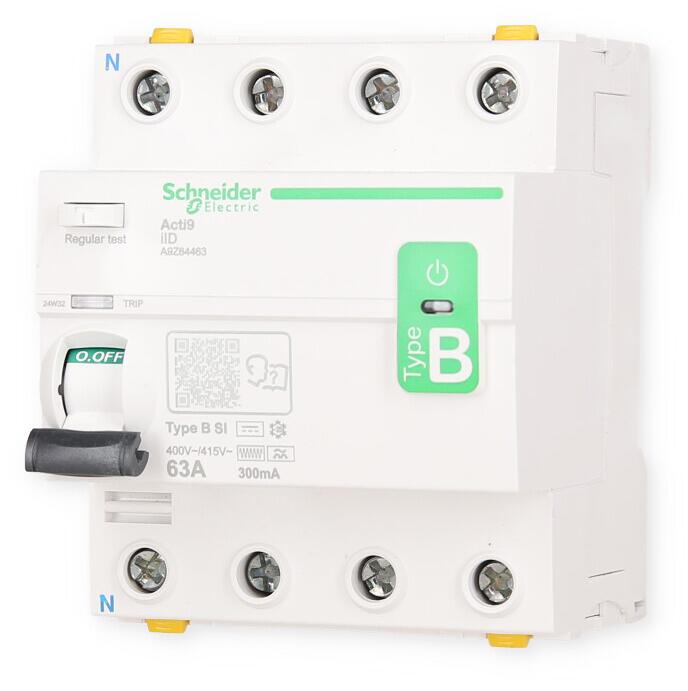

Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 4-polig, Nennstrom 63A, Typ B-SI, Nennfehlerstrom 300mA, Betriebsspannung (Ue) 400 AC,50Hz, Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter & Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1, IEC/EN 62423, IEC 61543, VDE 0664.
