Produkt­beschrei­bung

Zustand: Sehr gut

• Geprüfter Versandrückläufer
• Voll funktionsfähig
• Funktionsrelevantes Zubehör enthalten
• Leichte Gebrauchsspuren (Schlieren / Kratzer) möglich

Volle 2 Jahre Gewährleistung

Originalverpackung kann beschädigt sein, oder der Artikel wird in einer transportsicheren Neutralverpackung geliefert.

Produktmerkmale

Technische Details

• Hersteller Schaudt
• Modellbezeichnung EBL211
• Produkttyp Elektroblock
• Netzanschluß 230 V (+10/-15%)
• Geeignete Batterien Blei-Säure- / Blei-Gel- und AGM-Batterienvon 55 Ah bis 180 Ah
• Leistungsaufnahme 280 W
• Lade-Kennlinie IUoU
• Ladestrom 18 A
• Gehäuse PA (Polyamid)
• Batterie-Ladung bei Netzanschluß
  • Bordbatterie
  • Ladeschlußspannung 14,3 V
  • Ladestrom 16 A
  • Ladeerhaltungsspannung 13,8 V
  • Starterbatterie
  • Ladestrom 2
  • Ladestrom 14 A
• Batterie-Ladung bei Solarbetrieb
  • Ladestrom 2 A
• Batterie-Ladung bei Fahrbetrieb
  • Ladestrom 14A
• gleichzeitige Ladung der Starter- und Wohnraumbatterie durch die Lichtmaschine
• Parallelschaltung der Batterien über Trennrelais
• Abschaltspannung 10,5 V +/- 0,1 V
• Mindest-Batteriespannung zur Einschaltung mit der Kontroll- und Schalttafel 11,0 V +/- 0,1V
• Maximal zulässiger Lichtmaschinenladestrom zur Wohnraumbatterie 30 A
• Batteriewächter
  • Abschaltspannung 10,5 V +/- 0,1 V
  • Mindest-Batteriespannung zur Einschaltung mit der Kontroll- und Schalttafel 11,0 V +/- 0,1V
• EBL H 130 x B 275 x T 170 mm

Technische Details LT453 mit LED Anzeige

• Produkttyp Komfortpanel, Anzeigepanel
• Anzeige Batteriespannung 1 und 2
• Füllstand von Frisch- und Abwassertank
• Pumpenhauptschalter
• 12 V-Hauptschalter mit Kontroll LED
• 230 V Eingangssignalüberwachung mit LED
• 2. Batterieunterspannungsanzeige
• LT B 176 x H 106 x T 35 mm

Beschreibung

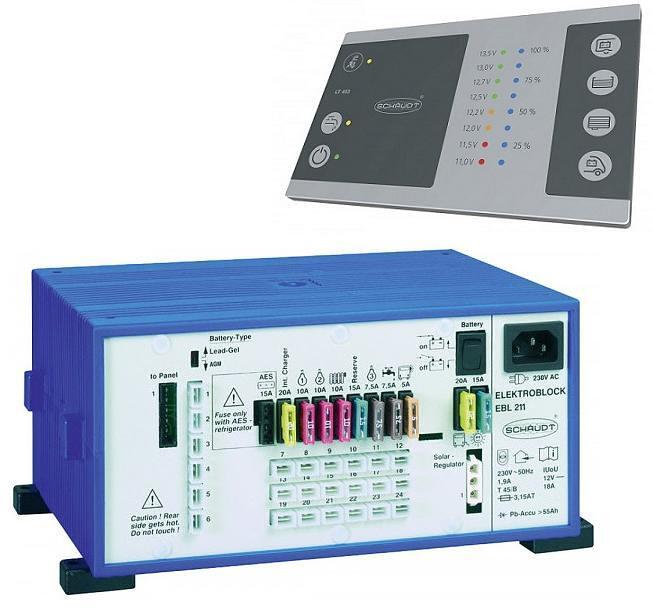

Der Elektroblock EBL 211 enthält ein Batterielademodul (18 A, Ladekennlinie IUoU), die komplette 12 V Verteilung, die Absicherung der 12 V Hauptschalterrelais, stromsparende Schaltstufe für die Wasserpumpe, geeignet für 6-zellige Blei-Säure- und Blei-Gel-Batterien (Auswahl über Schalter) sowie eine zusätzliche spezielle Ladekennlinie für AGM-Batterien, Batterie-Trennschalter für Winterabschaltung (kein Ruhestromverbrauch), Batteriewächter zur Abschaltung der 12 V Verbraucher bei Unterspannung der Wohnraumbatterie. Ausgänge der 12 V Verteilung einzeln abgesichert, teilweise über Relais schaltbar.
Parallele Ladung von Wohnraum- und Starterbatterie. Anschlussmöglichkeit für Solar-Laderegler LR 1218.Die passende Anzeigetafel LT 453 zeigt die Batteriezustände und den Füllstand von 2 Wassertanks an. EIN-/AUS-Schalter für das gesamte System und ein Pumpenschalter.
Die LED-Tafel ist für die Füllstandsmessung von Kunststofftanks geeignet. Hierfür sind entweder Tanksensoren oder Stabtanksonden erforderlich.

• Kontroll-LEDs für - Batterie-Unterspannung, Pumpe EIN/AUS, 12 V EIN/AUS, 230 V
• komplette 12 V Versorgung wird abgedeckt
• Sicherungsblock für 12 V für verschiedene Stromkreise
• Bistabiles 12-V-Hauptschaltrelais sowie Batteriewächtermodul
• Lademodul - Kennlinie IUoU (18 A) für 6-zellige Blei-Säure-, Blei-Gel-Batterien und AGM-Batterien
• zusätzliche spezielle Ladekennlinie für AGM-Batterien (gegenüber dem EBL 208)
• Batterie-Trennschalter für Winterabschaltung
• Anschluss für einen Solar-Laderegler LR(M) 1218
• Anschluss von AES Kühlschränken möglich
